水力控制阀

一、基本定义

水力控制阀（俗称水力阀），依靠管道自身水压驱动，不需要手轮、电机、气源；由一台主阀 + 外置导管、导阀、针阀组合而成，更换外置导阀就能实现不同功能。驱动形式分为两类：

1. 隔膜式：DN40～DN450，结构轻巧、反应灵敏（市场主流）

2. 活塞式：DN300 以上大口径、承压更高，适合高压供水

二、常见型号系列（牢记型号含义）

100X 遥控浮球阀（水箱自动补水）200X 可调式减压阀（稳压）300X 缓闭消声止回阀（防止水锤）400X 流量控制阀500X 泄压 / 持压阀700X 水泵控制阀900X 紧急关闭阀

三、工作原理

利用阀门进口、出口压差，水压作用在隔膜 / 活塞上下腔；导阀控制上腔泄压 / 保压，推动阀盘升降，自动实现全开、关闭、开度调节。✅介质：清水、循环水；适用温度一般≤80℃，极少用于蒸汽高温工况。

四、结构与研磨相关部位

密封结构两种形式

1. 软密封（绝大多数）阀盘镶嵌橡胶密封圈，依靠橡胶变形密封。👉基本不需要金属研磨工序！内件：阀盘橡胶圈 + 阀体金属阀座平面。只有阀座平面出现铸造缺陷、磕碰划痕时才少量研磨。

2. 少数金属硬密封水力控制阀（定制款）✅研磨副：阀盘密封平面 ↔ 阀体环形阀座平面研磨要求：平面密封，红丹着色连续均匀；成对研磨，避免混装。

对比闸阀 / 截止阀：水力阀密封面大多是简易平面，没有楔面、锥面、球面，研磨工艺难度更低。

五、优缺点

✅优点

1. 无源自动工作，不用外接电、气源；

2. 功能模块化，同一台主阀换导阀即可切换功能；

3. 流道通畅，流通能力大；

4. 可设置缓开、缓闭，减轻水锤冲击。

❌缺点

1. 介质必须清洁，泥沙容易卡住隔膜、活塞；

2. 橡胶隔膜、密封圈属于易损件；

3. 不耐高温，一般不能用于蒸汽、导热油管线（和电站阀最大区别）；

4. 压差过低时容易动作失灵。

六、常见故障（研磨岗位参考）

1. 关闭后持续漏水（内漏）软密封款：橡胶圈老化、异物卡在密封面；金属硬密封款：阀座 / 阀盘平面划痕、研磨贴合不足；处理：清理杂物；轻微缺陷重新研磨；橡胶件直接更换。

2. 阀门不关闭、动作迟钝导管堵塞、导阀故障、隔膜破损（不属于研磨问题）。

3. 阀体法兰外漏垫片破损，均匀紧固螺栓或者更换垫片。

七、快速区分水力控制阀 vs 普通截止阀 / 电站阀

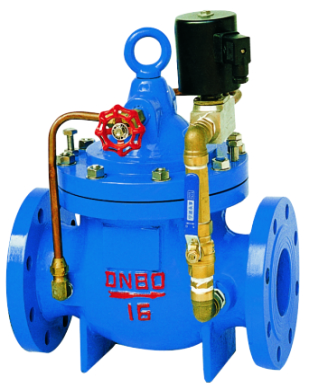

1. 外观：水力阀阀体外侧布满铜管、针阀、小型导阀；普通闸阀、截止阀无外置控制管路。

2. 驱动：水力阀水压自驱动；普通阀门依靠手轮、电动执行器。

3. 工况：水力阀 = 常温清水管网；电站闸阀 / 截止阀 = 高温蒸汽、高压油品。

4. 研磨工作量：常规水力阀以橡胶密封为主；电站阀门全部硬质合金密封，研磨工序繁重。
