蝶阀 培训资料

一、工作原理

蝶阀启闭构件是圆形蝶板，阀杆带动蝶板旋转 0°～90°，0° 全关、90° 全开；既可切断介质，也可用于调节流量。介质流通阻力偏小，结构长度短、重量轻，大口径管道性价比很高。

二、主流类型（按密封形式划分）

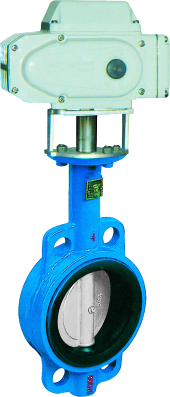

1. 软密封蝶阀（D341X、D71X）

蝶板外缘包覆橡胶；依靠橡胶形变密封，常温、低压给排水、通风管道居多。👉 一般不需要金属研磨工序。

2. 金属硬密封蝶阀（D343H/D343Y，）

三偏心硬密封蝶阀是高温、蒸汽、烟气、电站、化工常用款。研磨密封副：蝶板圆弧密封斜面 + 阀体阀座密封环

密封属于斜锥弧形密封，和球阀球面、闸阀平面密封结构完全不同。

三、结构认识

1. 中线蝶阀：蝶板转轴位于管道中心，多用于软密封，低压工况。

2. 单偏心蝶阀：转轴偏离密封面，减少开关摩擦。

3. 双偏心蝶阀：两个偏心，开关时蝶板快速脱离阀座，磨损小。

4. 三偏心硬密封蝶阀（重点）三重偏心结构，关闭后紧密楔紧；耐高温高压，是硬密封蝶阀主流。✅ 研磨核心难点：密封斜面轮廓精度要求高，蝶板与阀座成对研磨，禁止混配。

四、研磨岗位要点

1. 硬密封三偏心蝶阀密封面多堆焊硬质合金；

2. 密封带是一条弧形窄环带，研磨要求着色连续完整，不能出现断点；

3. 禁止研磨过度，避免密封带宽度不足导致试压内漏；

4. 蝶板旋转有运动轨迹，装配后必须转动灵活，无持续刮擦阀座。

五、优缺点

优点

1. 体积小、重量轻、安装空间小；

2. 启闭迅速，90° 旋转开关；

3. 具备调节流量能力。

缺点

1. 大压差工况下，抗冲刷性能弱于闸阀、截止阀；

2. 软密封不耐高温；硬密封三偏心研磨工装专用，加工成本较高。

六、常见故障

1. 关闭内漏密封斜面划痕、研磨着色不连续；蝶板、阀座混装；介质杂质划伤密封面。轻微缺陷返磨；深度冲蚀需重新堆焊。

2. 开关扭矩大、蝶板持续刮擦阀座研磨轮廓偏差、装配偏心尺寸不对，长期运行磨坏密封面。

3. 阀杆外漏填料老化、阀杆表面拉伤。

七、简易区分记忆

• 闸阀：闸板上下升降，平面密封，只通断；

• 球阀：球体 90° 旋转，球面密封；

• 蝶阀：圆盘蝶板 90° 旋转，三偏心款为斜弧密封；

• 调节阀：直线升降，连续精准调节。
