煤化工行业阀门维修

煤化工阀门典型工况：黑水、灰水、煤浆、锁斗排渣、合成气、煤粉输送；介质含固体颗粒、H₂S、氯离子，高温高压、高压差冲蚀、汽蚀、结垢，动作频繁，代表阀门：锁渣阀（锁斗阀）、黑水角阀、煤浆切断阀、合成气切断阀、煤粉盘阀。

执行规程：SHS 01030 阀门维护检修规程、AQ3026 化工检修规范、API‑598、NB/T47013 无损检测，气化装置关键阀参考设备厂家维修手册。

一、检修前安全（煤化工强制要求）

介质多为易燃易爆、有毒、带渣，严禁以阀门代替盲板硬隔离。

工艺交出：停机泄压、退料，氮气 / 水充分吹扫置换；检测可燃气体、H₂S、氧含量合格。

能量隔离：切断气源、液压源、电源，上锁挂牌 LOTO；阀门上下游法兰加装盲板，建立盲板台账。

阀腔泄压，排放残留渣浆；拆开阀体前，先微开法兰释放残余压力，防止渣浆喷溅伤人。

防护：防腐蚀护具、防毒报警仪；拆开后及时封堵管口，防止杂物进入管线。

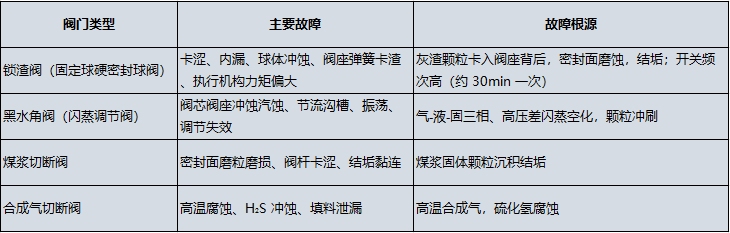

二、典型阀门常见故障

表格

三、解体维修工艺要点

1. 锁渣阀（固定球球阀）维修

解体标记：执行机构与阀体对位标记；解体全部零件编号。

清理：彻底清除球体、阀座、阀座弹簧腔、阀腔内部灰渣、结垢；重点清理阀座弹簧背腔（渣粒进入造成弹簧卡滞，是锁渣阀最常见故障点）。

球体检查：PT 渗透探伤；堆焊 Stellite / 碳化钨层：轻微损伤研磨；沟槽、剥落等离子堆焊硬质合金，焊后热处理，机加工研磨；球体硬度 HRC58‑62。

阀座：双向硬密封阀座，检查弹簧（Inconel750），锈蚀、疲劳直接更换；阀座堆焊层 HRC52‑54；检查防砂挡圈完好，不得缺失。

阀杆：防喷结构，检查磨损腐蚀；填料全部换新，选用柔性石墨 + 缠绕填料组合；防静电结构检查导通。

阀腔自动泄压孔必须疏通，严禁堵塞。

执行机构（液动 / 气动）：力矩校验，力矩保护整定；滤油器清洗更换。

2. 黑水角式调节阀维修

解体阀芯、阀座、节流套筒；检查节流窗口冲蚀汽蚀蜂窝坑。

轻微冲蚀研磨修复；深沟槽、穿孔，堆焊碳化钨 / 司太立，热处理后精加工。

导向套检查磨损，测量导向间隙；颗粒冲刷磨损超差更换。

阀杆：检查冲蚀腐蚀，弯曲校正；填料函清理结垢，全部更换填料。

执行机构：定位器校验；消除振荡，检查支架刚度，避免小开度振动。

3. 煤浆 / 煤粉切断阀

彻底清除阀体内部煤浆结块、煤粉沉积。

密封面硬质合金层探伤修复；吹扫口、反吹氮气通道全部疏通，保证检修后吹扫通畅。

检查波纹管（如有）无裂纹变形；导向部位无煤粉卡涩。

四、煤化工阀门维修质量验收标准

1. 零部件验收

阀体：PT 探伤，无裂纹、腐蚀坑；测厚，壁厚不低于最小设计壁厚。

硬质合金密封面（Stellite、WC）

100% PT，无裂纹、剥落；

着色检查：密封环带连续均匀，接触面积≥80%，无断线；

堆焊后硬度满足图纸（球体 HRC58‑62，阀座 HRC52‑54）。

阀杆：无裂纹、点蚀；弯曲≤0.05 mm/m；填料压盖与阀杆间隙0.2‑0.4 mm。

弹簧：无裂纹锈蚀；自由长度偏差≤±2%；阀座背腔防砂挡圈齐全完好。

填料：填料切口 45°，各圈错开 90‑180°；压盖预压 3‑5mm，压盖不得压死。

2. 装配间隙验收

球阀球体‑阀座预紧间隙符合厂家；阀杆填料室间隙 0.2‑0.4mm；

调节阀阀芯‑套筒导向间隙严格按图纸，间隙过大易振荡冲刷，过小卡涩。

3. 压力试验（API‑598）

奥氏体不锈钢阀门试压用水氯离子＜25ppm，试压后彻底吹干，防止氯离子应力腐蚀。

壳体强度试验：1.5 倍公称压力，保压 5min，壳体无渗漏、无可见变形。

高压密封试验：1.1 倍公称压力；双向密封阀门两侧分别做密封试验，每分钟泄漏量符合标准；锁渣阀必须双向密封试验。

低压气密封试验（氮气）：0.6MPa，用于硬密封球阀检漏，气泡法无明显泄漏。

4. 执行机构与功能验收

就地、远方开关动作全程无卡涩，无抖动，扭矩正常；开关时间符合工艺联锁要求。

行程反馈与实际位置一致；调节阀做全行程调校，4‑20mA 对应 0‑100% 行程。

带反吹吹扫阀门：吹扫通道通畅，吹扫气路无堵塞。

5. 现场投运热态验收

法兰、填料函、阀盖无外泄漏；

锁渣阀频繁程控开关，无卡涩，无异常力矩升高；

黑水角阀调节平稳，无剧烈振荡，阀后无异常噪音；

工艺系统无异常内漏现象。

五、关键质量控制点（煤化工特有）

阀座弹簧背腔除渣：锁渣阀维修第一控制点，残留渣粒运行后直接造成阀门卡涩、内漏。

自动泄压孔、反吹氮气孔必须疏通，回装后复核通畅。

硬质合金堆焊必须配套焊前预热、焊后热处理，PT 探伤合格；禁止只研磨不探伤。

双向硬密封球阀必须双向密封试压，不可只做单向。

试压后彻底吹干阀腔，避免氯离子残留腐蚀。

检修记录：PT 报告、硬度记录、间隙记录、试压报告、执行机构调校记录。

六、检修不合格判定，禁止投用

阀体 / 硬质密封面 PT 存在未消除裂纹；

锁渣阀阀座弹簧损坏、防砂挡圈缺失、泄压孔堵塞；

密封试验泄漏超标；

开关卡涩，执行机构扭矩超标，调节阀振荡无法消除；

吹扫 / 泄压孔堵塞。
