自力式减压阀（自立式减压阀）

自力式减压阀（自立式减压阀）

自力式减压阀又叫自力式压力调节阀，不需要外部电源、压缩空气气源，完全依靠管道内部介质自身压力作为驱动能源，自动完成减压、稳压调节。当进口压力、管路流量发生波动时，自动维持阀后（或阀前）压力稳定不变，保护下游设备。

常用型号：ZZYP（单座）、ZZYM（套筒）、ZZYN（双座）；分为薄膜式、活塞式执行机构；分为阀后减压稳压型（B 型）、阀前泄压持压型（K 型）两大类。

适用介质：蒸汽、压缩空气、氮气、煤气、水、油品等液体、气体介质；广泛用于电厂、煤化工、供热、石化、冶金。

二、工作原理（力平衡原理）

以最常用阀后减压稳压型为例：

将阀后出口介质压力，通过导压管引入上部执行机构膜片；

阀后压力升高→膜片受到向上推力大于弹簧设定力，推动阀芯关小节流窗口，流量减小，阀后压力回落；

阀后压力降低→弹簧力大于介质推力，推动阀芯开大，流量增大，阀后压力回升；

通过介质压力与调压弹簧持续动态平衡，自动把出口压力锁定在设定区间，全程不需要外部能源驱动。

蒸汽工况必须加装冷凝罐，防止高温蒸汽直接冲烫膜片损坏执行机构。

阀前泄压持压型：取压点接阀门进口，阀前压力超标时，阀门自动开大泄压，维持上游管道压力不超压。

三、结构组成

阀体：单座、套筒、双座结构；材质 WCB 碳钢、304/316L 不锈钢；法兰 PN16‑PN64。

阀内件：阀芯、阀座；软密封（PTFE），硬密封（司太立堆焊）。

执行机构：薄膜式（常温、中低温）、活塞式（高温高压工况）；调压弹簧，更换弹簧即可改变压力调节区间。

附件：导压管、冷凝罐（蒸汽专用）、压力表、过滤器。

四、主要技术参数

公称通径：DN15‑DN300

公称压力：PN16、PN40、PN64

工作温度：薄膜式‑20～260℃；配冷凝罐最高 350℃；活塞式可用于更高温度

压力调节范围：依靠更换不同刚度弹簧分段调压；

泄漏等级：硬密封 Ⅳ 级；软密封 Ⅵ 级；

连接方式：法兰，焊接；

控制精度：±5%~±8%；

介质：蒸汽、水、空气、氮气、煤气、油品，弱腐蚀流体。

五、选型要点

确定功能：绝大多数工况选【阀后减压稳压 B 型】；管道超压泄压保护选【阀前持压 K 型】。

确认介质：蒸汽必须选配冷凝罐；气体 / 液体不需要冷凝罐；腐蚀性介质阀体选 316L。

压差条件：阀前进口压力必须比目标阀后压力至少高 0.2MPa，阀门才有足够驱动力；压差过小无法稳压。

流量核算：用 KV 值计算通径，不能只按管道口径选阀门，大压差小流量容易振荡。

密封选择：干净介质需要严密密封选软密封；高温、含微量杂质选硬密封套筒阀芯，抗冲刷。

执行机构：250℃以上高温工况，优先活塞式；常温气体液体选薄膜式。

⚠️注意：自力式减压阀控制精度不如电气调节阀，不适合高精度自动化调节场合，适合就地自动稳压，无气源电源的现场。

六、安装要求

阀体介质流向与阀体箭头保持一致，禁止反装。

阀后出口位置安装压力表，方便观察实际稳压效果。

蒸汽管路：冷凝罐安装高度高于执行机构，冷凝罐预先加满冷却水。

导压管：阀后稳压型导压管取压口安装在阀门下游 5‑10 倍管径位置，避开弯头、节流涡流。

阀门前端必须安装过滤器，防止杂质进入阀芯造成卡涩。

大口径 DN100 以上，管道增加支架，不要让阀门承受管道重量。

前后建议加装切断阀，设置旁路，方便检修不停系统。

七、常见故障及处理

阀后压力持续偏高，降不下来

故障：阀芯卡涩关不到位；阀芯阀座磨损内漏；弹簧选型压力范围不对；导压管堵塞。

处理：清洗阀芯；研磨 / 更换密封件；更换对应调压弹簧；疏通导压管。

阀后压力波动大，振荡抖动

故障：实际流量远小于阀门 KV 值，选口径过大；前后压差不足；导压管漏气。

处理：更换更小通径阀门；提高阀前压差；检查紧固导压接头。

阀后压力调不到设定压力，压力上不去

故障：弹簧刚度太大；阀门阀芯开度过小，过滤器堵塞；进口压力不足。

处理：更换合适调压弹簧；清洗过滤器，清理阀芯杂物。

蒸汽工况膜片频繁损坏

故障：未装冷凝罐，高温蒸汽直吹膜片；冷凝罐缺水。

处理：加装冷凝罐，检修时补满冷凝水。

阀门完全不动作

故障：导压管堵死；膜片破损；阀芯结垢卡死。

处理：疏通导压管，更换膜片，解体清理阀腔结垢杂质。

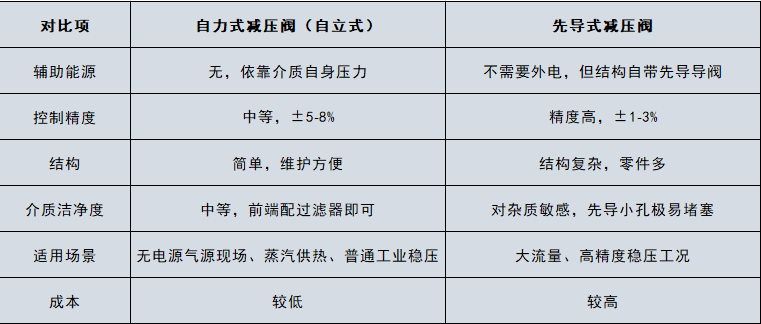

八、自力式减压阀 vs 先导式减压阀

九、客户问答（SEO 问答模块）

Q：自力式减压阀需要接电或者接气源吗？

A：不需要外接电源、压缩空气，完全依靠介质自身压力完成自动调节，适合防爆、无供电供气现场。

Q：蒸汽管道自力式减压阀为什么要装冷凝罐？

A：防止高温蒸汽直接进入上部薄膜执行机构，高温会快速烧坏膜片，冷凝罐储存冷却水隔离蒸汽。

Q：自力式减压阀可以做到零泄漏吗？

A：选用 PTFE 软密封阀芯可实现 VI 级接近零泄漏；金属硬密封存在一定泄漏量。

Q：阀前压力波动很大，自力式减压阀还能稳压吗？

A：在弹簧允许调节区间内，进口压力波动，阀后仍然可以维持稳定，但阀前‑阀后压差不能小于 0.2MPa。

十、适用行业

火力发电厂辅汽系统、煤化工、供热供暖、石化、冶金、压缩空气站、气体管路、换热站。
