刀型插板阀与普通闸阀核心区别

1、结构外形

普通闸阀：阀板为厚实楔形 / 平行双闸板，阀体腔体深、体积大、重量重，阀腔内存在较大死腔，容易积留介质。

刀型插板阀（插板阀）：阀板是薄刀片式，阀体扁平短小，整体重量轻，流道直通，阀腔空间很小。

2、介质适配

普通闸阀：主要用于水、蒸汽、油品等纯净流体；不适合含固体颗粒、粉尘物料，颗粒容易淤积在阀体中腔，造成卡涩内漏。

刀型插板阀：专为粉尘、煤粉、灰渣、颗粒物料设计；可配置吹扫孔，吹扫阀板缝隙积料；多用于粉体、污水、灰渣工况；不适合高温高压蒸汽主管道。

3、密封性能

普通闸阀：楔形闸阀密封贴合好，软、硬密封均可实现较低泄漏等级，适合流体严密切断。

刀型插板阀

软密封（橡胶、四氟）：可以做到零泄漏；

金属硬密封：只适合颗粒切断，允许微量泄漏，很难做到气泡级零泄漏。

4、压力温度等级

普通闸阀：压力 PN16‑PN100 甚至更高，温度最高可达 550℃，可用于电厂主蒸汽、高压工艺管道。

刀型插板阀：压力普遍 PN0.6‑PN16；硬密封最高使用温度≤425℃，软密封最高 120℃，极少用于高压工况。

5、流阻

普通闸阀全开后通道通畅，但闸板占据部分通径，会存在一定阻力。

刀型插板阀全开阀板完全撤出流道，几乎零流阻，物料不容易挂壁堵料。

6、使用功能

普通闸阀：只允许全开、全关切断，禁止节流。

刀型插板阀：仅用于切断，严禁半开节流；粉料管道频繁开关工况优势明显。

7、维护检修

普通闸阀阀体笨重，解体检修工作量大；中腔容易积存杂质。

刀型插板阀拆装简单；带吹扫孔型号可在线吹扫积料；软密封直接更换密封圈即可，维修成本低。

8、成本

同等通径下：刀型插板阀体积小、重量轻，造价远低于普通闸阀。

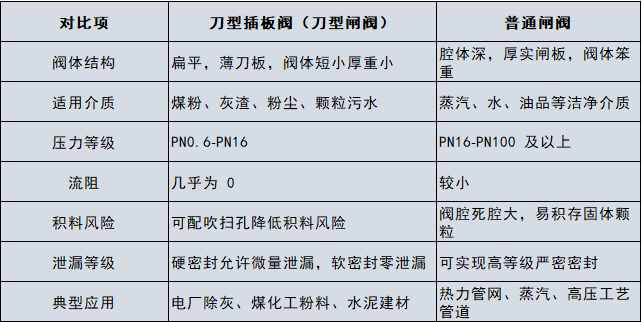

简明对比表格

表格

选型问答

Q：煤粉管道选普通闸阀还是刀型插板阀？

A：优先选用带吹扫口硬密封刀型插板阀；普通闸阀阀腔极易积煤粉，频繁卡涩内漏，不推荐粉体管线。

Q：蒸汽管道能用刀型插板阀吗？

A：高温高压蒸汽管道不建议用刀型插板阀，应选用标准普通闸阀。

Q：刀型插板阀能不能替代普通闸阀？

A：洁净流体高压高温工况不能替代；粉体、颗粒低压工况可以替代普通闸阀。
